一、產品概述

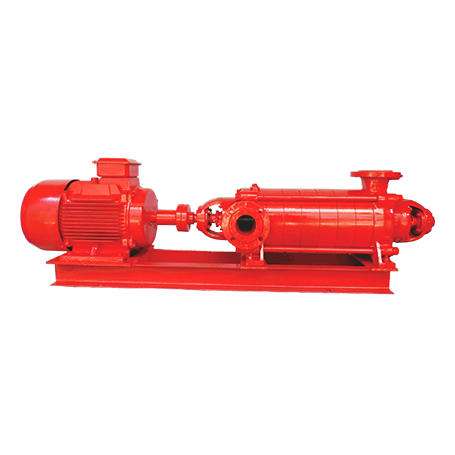

XBD-D系列臥式多級消防泵是本公司根據市場對消防泵的實際需求及特殊的使用要求,按照相關標準規范,結合國內外先進技術,優化設計開發的新一代臥式多級消防離心泵。產品符合GB6245-2006標準《消防泵》的相關要求,廣泛用于各企事業單位、工程建設、高層建筑、工礦企業、大型公共設施、港口、碼頭、大型物料堆放場所、易燃、易爆物品的集、輸、儲存場所的消防栓、消防炮、噴淋系統供水。
二、性能參數
◆轉 速:2950 r/min、 1480 r/min
◆流量范圍: 5~90L/S
◆揚程范圍:90~220 m
◆口 徑:DN50~DN250
◆功率: 18.5~250kW
◆電機:YE3系列
◆電源:380V、50Hz
◆介質溫度:≤80 ℃
◆介質PH值:5~9
◆環境溫度:≤40 ℃
◆相對濕度:≤95%
◆工作環境無粉塵及可燃性氣體
D系列主要由定子、轉子、軸承和軸封四大部分組成:
1.定子部分:主要由吸入段、中段、吐出段、導葉、填料函體組成,用拉緊螺栓將各段夾緊聯接成一體,構成工作室。泵吸入口為水平方向,出口垂直向上。
2.轉子部分:主要由軸、葉輪、平衡盤及軸套等組成。軸將動力傳遞給葉輪使其工;平衡盤用來平衡軸向力;軸的兩端裝有可更換的軸套來保護軸。
3.軸承:分有滾動軸承和滑動軸承兩種。滾動軸承主要由軸承體、軸承蓋、軸瓦、防塵盤、油位計、甩油環等組成,采用油脂潤滑。室外還設置了擋水圈,防止水進入軸承室。
4.軸封:靜止結合面用紙墊密封,兩側軸封采用軟填料密封或機械密封。
泵的安裝簡單方便,電機與泵為公用底座。配帶大功率電機時只為泵本身底座。
