深井泵詳細介紹

　　深井泵的最大特點是將電動機和泵制成一體，它是浸入地下水井中進行抽吸和輸送水的一種泵，被廣泛應用于農田排灌、工礦企業、城市給排水和污水處理等。由于電動機同時潛入水中，故對于電動機的結構要求比一般電動機特殊。其電動機的結構形式分為干式、半干式、充油式、濕式4種。

　　一、深井泵簡介

　　開泵前，吸入管和泵內必須充滿液體。開

　　泵后，葉輪高速旋轉，其中的液體隨著葉片一起旋轉，在離心力的作用下，飛離葉輪向外射出，射出的液體在泵殼擴散室內速度逐漸變慢，壓力逐漸增加，然后從泵出口，排出管流出。此時，在葉片中心處由于液體被甩向周圍而形成既沒有空氣又沒有液體的真空低壓區，液池中的液體在池面大氣壓的作用下，經吸入管流入泵內，液體就是這樣連續不斷地從液池中被抽吸上來又連續不斷地從排出管流出。

　　基本參數：包括流量、揚程、泵轉速、配套功率、額定電流、效率、出水口管徑等等。

　　潛水泵組成：由控制柜，潛水電纜，揚水管，潛水電泵和潛水電機組成。

　　用途范圍：包括礦山搶險、建設施工排、水農業排灌、工業水循環、城鄉居民引用水供應，甚至搶險救災等等。

　　分類

　　就使用介質來說，潛水泵大體上可以分為清水潛水泵，污水潛水泵，海水潛水泵（有腐蝕性）三類。

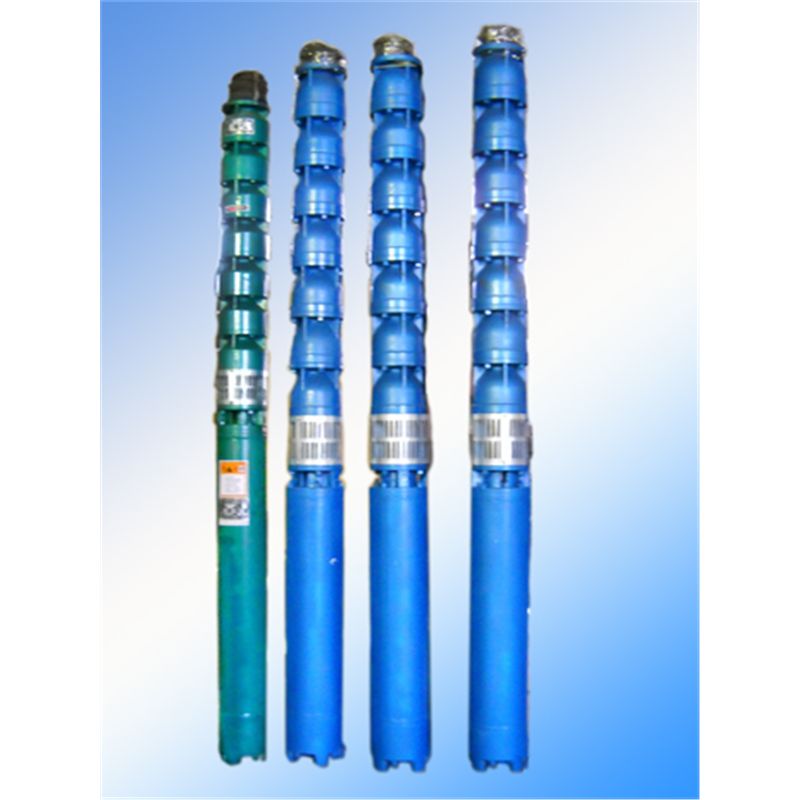

　　QJ型潛水泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用于從深井提取地下水，也可用于河流，水庫、水渠等提水工程。主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。

　　特點

　　1、電機、水泵一體，潛入水中運行，安全可靠。

　　2、對井管、揚水管無特殊要求（即：鋼管井、灰管井、土井等均可使用：在壓力許可下，鋼管、膠管、塑料管等均可作揚水管使用）。

　　3、安裝、使用、維護方便簡單，占地面積小，不需要建筑泵房。

　　4、結果簡單，節省原材料。潛水電泵使用的條件是否合適，管理得當與使用壽命有直接的關系。

　　運行、維護和保養

　　1、電泵運行中要經常觀察電流、電壓表和水的流量，力求電泵在額定工況下運行。

　　2、應用閥門調節流量、揚程不得超載運行。

　　有下列情況之一應立即停止運行：

　　1）額定電壓時電流超過額定值；

　　2）額定揚程下，流量較正常情況下降低較大；

　　3）絕緣電阻低于0.5兆歐；

　　4）動水位降至泵吸入口時；

　　5）電氣設備及電路不合規定時；

　　6）電泵有突然聲響或較大的震動時；

　　7）保護開關頻率跳閘時。

　　3、要經常不斷的觀察儀表，檢查電器設備每半個月測一次點擊絕緣電阻，電阻值不低于0.5兆歐。

　　4、每排灌期（2500小時）進行一個檢修保護，更換換的易損件。

　　5、電泵的起吊與裝卸：

　　1）拆開電纜，斷離電源。

　　2）用安裝工具逐步拆卸出水管、閘閥、彎管，并用夾管板緊下一節輸水管，這樣依次，逐節拆卸將泵吊出井外。（在吊拆過程發現有卡住不能強行起吊，應上下左右活動客服卡點安全吊卸）

　　3）拆下護線板、濾水網并從引線和三芯電纜或扁電纜接頭處剪斷電纜。

　　4）取出聯軸器上鎖圈，擰下固定螺釘，拆下連接螺栓，使電機、水泵分離。

　　5）放出電機內充水。

　　6）水泵的拆卸：用拆卸扳手，左旋卸下進水節，用拆卸筒在泵下部沖擊錐形套，葉輪松動后，取出葉輪、錐形套、卸下導流殼，這樣依次卸完葉輪、導流殼、上導流殼、止回閥等。

　　7）電機拆卸：依次拆下底座、止推軸承、推力盤、下導軸承座連接座、甩水器、取出轉子、拆下上到軸承座、定子等。

　　6、電泵的裝配：

　?。?）電機的裝配次序：定子組裝→下導軸承組裝→轉子組裝→推力盤→左扣螺母→止推軸承組裝→底座組裝→上導軸承座組裝→骨架油封→連接座。調整螺柱，使電機軸伸符合規定的要求。然后上好調壓膜、調壓彈簧及蓋。

　?。?）水泵的裝配：將軸和進水節固定在我能裝座上，用拆裝筒將葉輪、錐形套固定在軸上，再裝上導流殼、葉輪........這樣依次裝完上流殼、止回閥等。

　　八級以下的電機水泵部門裝配時，首先在進水節和上到軸承座接觸平面間均勻上好拉緊螺母，裝上聯軸器、泵軸、上好固定螺柱以及鎖圈，用潮裝筒將葉輪、錐形套固定在泵軸上，在裝上導流殼、葉輪......這樣依次裝完上導流殼等。泵裝好后拉開拉螺母，取出墊片，在把拉筋螺母均勻上緊，然后從聯軸器處轉動電泵，轉動必須均勻。

　　執行標準

　　深井泵執行國家標準：GB/T2816-2002

　　深井泵三相潛水異步電動機執行標準：GB/T2818-2002

　　舉例

　　某型立軸離心深水泵由三個基本部分組成：帶有濾水網的工作部分，裝有傳動軸的揚水管部分和裝有電動機的傳動裝置。工作部分和揚水管位于井內，傳動裝置位于井口上面。當葉輪旋轉時，壓頭與速度同時增加，水流經導殼的流道而被引向次一葉輪，這樣逐次地流過所有葉輪和導殼，使壓頭隨流過葉輪而同時增加。揚程可達26-138米液柱。深井泵不受液位濃度的限制，廣泛應用于采礦、石油和其他工業中。

　　深井提水的必備工具，供城鎮，工礦企業和農田灌溉用水使用，產品具有單級揚程高，結構和制造工藝先進，噪聲小，壽命長，機組效率高，運行可靠等優點。

　　機組安裝

　　1.安裝須知

　　(1)水泵進水口必須在動水位1米一下，但潛水深度不得超過靜水位一下70米，電機下端距井底最少1米一下。（2） 額定功率小余或等于15kw(電源允許時25kw)電動機采用滿壓?jiǎn)?dòng)。

　　(3) 額定功率大于15kw，電動機采用降壓?jiǎn)?dòng)。

　　(4) 使用環境必須符合規定條件。

　　2.安裝前的準備

　　(1) 首先檢查水井的直徑、靜水深度以及供電系統是否符合使用條件。

　　(2)檢查電泵轉動是否靈活，應無卡死點，分裝的電機和電泵應用聯軸器聯結，注意上緊頂絲。

　　(3) 打開排氣和注水螺塞，往電機內腔注滿清水，注意防止假滿、上好螺塞。不應有漏水現象。

　　(4)用500伏兆歐表測量電機絕緣，應不低于150歐兆。

　　(5)應裝備相應的吊裝工具，如三腳架，吊鏈等。

　　(6)裝好保護開關和啟動設備，瞬時啟動電機(不超過1秒)，看電機的轉向是否和轉向標牌相同，若相反，調換電源任意兩個接頭即可，然后上好護線板和慮水網，準備下井。在電機與水泵聯結轉向時，必須從泵出水口灌入清水，待水從進水節流出時方可啟動。

　　3.安裝

　　(1)首先在泵的出水口安裝接泵管一節，并用夾板夾住，吊起落入井中，使夾板坐落在井臺上。

　　(2)再用一付夾板夾住另一節輸水管。然后吊起，降下與接水管法蘭加膠墊相接，擰螺絲時必須對角線同時進行。升起吊鏈拆下第一付夾板，使泵管下降夾板又落在井臺上。依次反復進行安裝、下井，直到全部裝完，放上井蓋，最后一付夾板不拆卸將其放在井蓋上。

　　(3)安裝彎管、閘閥、出水口等，并加相應的膠墊密封。

　　(4)電纜線要固定在輸水管法蘭上的凹槽內，每節用繩固定好，下井過程要小心，不得碰傷電纜。

　　(5)下泵過程中如有卡住現象，要想法克服卡點，不能強行下泵，以免卡死。

　　(6)安裝時嚴禁人員下井作業。

　　(7)保護開關和啟動設備應安裝在用戶的配電盤后，配電盤有電壓表、電流表、指示燈，并放置在井房?jī)?nèi)適當位置。

　　(8)采用“用鐵絲從電機底座到接泵管捆綁”的強行保護措施，以防止意外事故發生。

　　維修保存

　　1.電泵運行中要經常觀察電流、電壓表和水的流量，力求電泵在額定工況下運行。

　　2.應用閥門調節流量、揚程，不得超載運行。有下列情況之一應立即停止運行：

　?。?）額定電壓時電流超過額定電流20%時；

　?。?）電源電壓過高或過低時（高于400V或低于360V）；

　?。?）額定揚程下，流量較正常情況時降低較大；

　?。?）絕緣電阻低于0.5兆歐；

　　（5）動水位降至泵吸入口時；

　　（6）電器設備及電路不合規定時；

　　（7）電泵有突然聲響或較大的震動時；

　　（8）保護開關頻繁跳閘時。

　　3.要經常不斷的觀察儀表，檢查電器設備每半個月測一次電機絕緣電阻，電阻值不低于0.5 兆歐。

　　4.每排灌期（2500小時）進行一次檢修保護，更換損壞的易損件。

　　5.電泵的起吊與裝卸：

　?。?）斷開電源，拆除電纜接線；

　?。?）用安裝工具逐步拆卸出水管、閘閥、彎管，并用夾板將泵吊起取出井蓋，并用另一付夾板夾緊下一節輸水管，這樣依次、逐節拆卸直至將泵吊出井外。（在吊拆過程中，發現有卡住不能強行起吊，應上下左右活動克服卡點安全吊卸）；

　?。?）拆下護線板，濾水網并從引線和三芯電纜或扁電纜接頭處剪斷電纜；

　　（4）取出聯軸器上鎖圈，擰下固定螺釘，拆下連接螺栓，使電機、水泵分離；

　　（5）放出電機內充水；

　　（6）水泵的拆卸：

　　用拆裝扳手，卸下進水節，用拆裝筒在泵下部沖擊錐形套，葉輪松動后，取出葉輪、錐形套，卸下導流殼，這樣依次卸完葉輪、導流殼、上導流殼、止回閥等。

　?。?）電機拆卸：

　　依次拆下底座、止推軸承、推力盤、下導軸承座、連接座、甩砂器，取出轉子，拆下上導軸承座、定子等。

　　6.電泵的裝配：

　　裝配前檢查清洗各零部件的鐵銹、污泥，各配合面要涂黃油防銹，水泵大螺紋聯接處要涂鉛油。

　　（1）電機的裝配次序：

　　定子組裝→下導軸承座組裝→轉子組裝→推力盤→軸頭螺母→止推軸承組裝→底座組裝→上導軸承座組裝→骨架油封→連接座。調整螺柱，使電機軸伸符合規定的要求，然后上好調壓膜、調壓彈簧及蓋。

　?。?）水泵的裝配：

　　將軸和進水節固定在安裝座上，用拆裝筒將葉輪、錐形套固定在軸上，再裝上導流殼、葉輪……這樣依次裝完上流殼、止回閥等。

　　八級以下的電機水泵部分裝配時，首先在進水節和上導軸承座接觸平面間均勻分布，加相同3～3.5毫米墊片3～4處，然后均勻上好拉筋螺母，裝上聯軸器、泵軸、上好固定螺栓以及鎖圈，用拆裝筒將葉輪、錐形套固定在泵軸上，再裝上導流殼，葉輪……這樣依次裝完上導流殼等。泵裝好后松開拉筋螺母，取出墊片，再把拉筋螺母均勻上緊，然后從聯軸器處轉動電泵，轉動必須均勻。

　　7.電泵的保存

　　電泵長期不用時，應及時放出電機內清水，表面擦拭干凈，涂上防銹油，放在比較清潔、干燥、無化學腐蝕的場所。電機內腔充滿清水后，嚴禁放在溫度為0℃及以下的環境條件下，否則必須放凈腔內清水，以防凍裂電機。

　　二、深井泵操作技術

　　1.深井泵應使用在含砂量低于0.01%的清水源，泵房?jī)?nèi)設預潤水箱，容量應滿足一次啟動所預潤水量。

　　2.新裝或經過大修的深井泵，應調整泵殼與葉輪的間隙，葉輪在運轉中不得與殼體摩擦。

　　3.深井泵在運轉前應將清水通入軸與軸承的殼體內進行預潤。

　　4.深井泵啟動前，檢查項目應符合下列要求：

　　1）底座基礎螺栓已緊固；

　　2）軸向間隙符合要求，調節螺栓的保險螺母已裝好；

　　3）填料壓蓋已旋緊并經過潤滑；

　　4）電動機軸承已潤滑；

　　5）用手旋轉電動機轉子和止退機構均靈活有效。

　　5.深井泵不得在無水情況下空轉。水泵的一、二級葉輪應浸入水位1m以下。運轉中應經常觀察井中水位的變化情況。

　　6.運轉中，當發現基礎周圍有較大振動時，應檢查水泵的軸承或電動機填料處磨損情況；當磨損過多而漏水時，應更換新件。

　　7.已吸、排過含有泥砂的深井泵，在停泵前，應用清水沖洗干凈。

　　8.停泵前，應先關閉出水閥，切斷電源，鎖好開關箱。冬季停用時，應放凈泵中積水。

　　三、深井泵應用

　　深井泵是電機與水泵直聯潛入水中工作的提水機具，它適用于從深井提取地下水,也可用于河流、水庫、水渠等提水工程:主要用于農田灌溉及高原山區的人畜用水,亦可供城市、工廠、鐵路、礦山、工地供排水使用。由于深井泵是電機及水泵體直接潛入水中運行的，其是否安全可靠將直接影響到深井泵的使用以及工作效率，因此，安全可靠性能高的深井泵也成為首選。

　　在地下水源熱泵空調系統中，經常一臺深井泵的供水量能滿足兩臺或更多熱泵機組所需的水量。但是在實際運行中發現，熱泵機組大部分時間都在部分負荷運行，而深井泵一直處于滿負荷運行，結果造成了電費及水費的大量增加。

　　近幾年來，變頻調速技術以其顯著的節能效果和可靠的控制方式在空調系統中水泵和風機應用較多，并且其技術也比較成熟，但在地下水源熱泵空調系統中深井泵供水應用，還很少見，但是卻相當有必要。對沈陽地區的地下水源熱泵應用試點調查發現，在地下水源熱泵空調系統中，當熱泵容量不大一臺深井泵的供水量能滿足兩臺或更多熱泵機組所需的水量。在實際運行中發現，熱泵機組大部分時間部分負荷運行，而深井泵一直在滿負荷狀態運行，結果造成了電費及水費的大量增加。因此深井泵變頻調速供水技術在地下水源熱泵系統中的應用具有很大的節能潛力。

　　深井泵采用溫差控制法。由于熱泵機組在制熱工況下，必須保證蒸發器出水溫度不能過低，所以在深井泵回水管道上設溫度傳感器，設定溫度為tjh。井水源側回水溫度大于tjh值時，深井泵控制器向變頻器發出降低電流頻率信號，變頻器將輸入電源的頻率降低，深井泵的轉數相應降低，水泵供水量、軸功率和電動機輸入功率也隨之降低，從而達到了節能的目的。當水源側回水溫度低于tjh值時，增頻調節。
